Grundlagen: Was ist ein Oszilloskop?

Ein Oszilloskop ist ein elektronisches Messgerät, das verwendet wird, um Spannungsverläufe und Frequenzen verschiedener elektrischer Signale zu visualisieren. Sie sind in vielen Bereichen wie Elektronik, Ingenieurwesen und Telekommunikation unverzichtbar.

Analoge vs. digitale Oszilloskope

Es gibt zwei Haupttypen von Oszilloskopen: analoge und digitale. Analoge Oszilloskope sind die ältere Technologie und verwenden Kathodenstrahlröhren zur Anzeige von Signalen. Digitale Oszilloskope hingegen verwenden digitale Signalverarbeitung und bieten Vorteile wie größere Speicherkapazität, bessere Signalqualität und vielseitigere Funktionen.

Analoge OszilloskopeDigitale Oszilloskope
Ältere Technologie günstiger gut für einfache Anwendungen
Modernere Technologie höhere Speicherkapazität vielseitigere Funktionen

Bandbreite und Abtastrate

Die Bandbreite und Abtastrate sind entscheidende Faktoren bei der Auswahl eines Oszilloskops. Die Bandbreite gibt an, wie hoch die Frequenz des zu messenden Signals sein kann, ohne dass die Messgenauigkeit leidet. Die Abtastrate bestimmt, wie oft das Oszilloskop das Signal pro Sekunde erfasst. Für eine genaue Darstellung des Signals sollten Sie ein Oszilloskop wählen, dessen Bandbreite mindestens das Fünffache der höchsten Frequenz beträgt, die Sie messen möchten.

Kanäle und Speicher

Oszilloskope können über verschiedene Anzahl von Kanälen verfügen, die die Anzahl der gleichzeitig messbaren Signale bestimmen. Ein Zweikanal-Oszilloskop ist für die meisten Anwendungen ausreichend, während mehrkanalige Oszilloskope für komplexere Messungen erforderlich sein können. Achten Sie auch auf die Speichertiefe, die angibt, wie viele Datenpunkte das Oszilloskop speichern kann. Eine größere Speichertiefe ermöglicht detailliertere Analysen.

Oszilloskop-Features und Funktionen

Moderne Oszilloskope bieten eine Vielzahl von zusätzlichen Funktionen, die Ihre Messungen erleichtern und verbessern können. Hier sind einige Beispiele:

  • Trigger-Funktionen: Ermöglichen es, ein Signal an einem bestimmten Punkt oder Ereignis zu erfassen, um eine stabilere Anzeige zu erhalten.
  • Mathematische Funktionen: Integrierte Rechenfunktionen wie FFT (Fast Fourier Transform), um das Signal im Frequenzbereich darzustellen.
  • Automatische Messungen: Schnelle und einfache Messung von Parametern wie Amplitude, Frequenz und Impulsbreite.
  •  Tipp: Prüfen Sie, welche Funktionen für Ihre Anwendungen wichtig sind und wählen Sie ein Oszilloskop, das diese bietet.

    Preiskategorie und Hersteller

    Oszilloskope sind in verschiedenen Preisklassen erhältlich, von Einsteigermodellen bis hin zu High-End-Geräten für professionelle Anwendungen. Einige der bekanntesten Hersteller von Oszilloskopen sind Tektronix, Keysight und Rigol.

    Preiskategorien
    Einsteiger: $100 – $500 Mittelklasse: $500 – $2.000 High-End: $2.000+

    Denken Sie daran, dass Qualität und Zuverlässigkeit bei der Auswahl eines Oszilloskops entscheidend sind. Daher empfiehlt es sich, ein Gerät von einem renommierten Hersteller zu wählen, um langfristig zufriedenstellende Ergebnisse zu erzielen.

    Oszilloskop Kaufberatung: Finden Sie das richtige Modell für Ihre Bedürfnisse

    Zubehör und Service

    Achten Sie bei der Auswahl eines Oszilloskops auch auf das mitgelieferte Zubehör und den angebotenen Service. Gängiges Zubehör umfasst Tastköpfe, Netzkabel und Software.

    Wichtige Zubehörteile
    Tastköpfe: Erfassen das Signal und übertragen es an das Oszilloskop Netzkabel: Versorgt das Oszilloskop mit Strom Software: Erlaubt die Verbindung mit einem Computer für erweiterte Funktionen und Datenanalyse.

    Hersteller, die guten Kundensupport und umfassende Garantien bieten, sind ebenfalls von Vorteil.

    Fazit: Die Auswahl des richtigen Oszilloskops hängt von Ihren Anforderungen und Ihrem Budget ab. Berücksichtigen Sie Faktoren wie Bandbreite, Abtastrate, Kanäle, Speicher, Funktionen, Preiskategorie, Hersteller und Service, um das perfekte Gerät für Ihre Bedürfnisse zu finden.

    Empfohlene Oszilloskope für verschiedene Anforderungen

    Im Folgenden finden Sie einige empfohlene Oszilloskope von bekannten Marken, die für verschiedene Anwendungen und Budgets geeignet sind.

    Bestseller Nr. 1

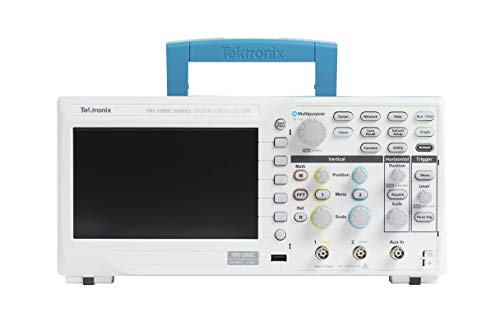

    Tektronix TBS1052C Digital-Oszilloskop kalibriert (ISO) 50MHz 1 GSa/s 20 kpts 8 Bit

    • Mittelklasse
    • 50 MHz Bandbreite
    • 2 Kanäle
    • 1 GSa/s Abtastrate
    • 2.5k Punkte Speichertiefe

    Bestseller Nr. 1
    Siglent SDS1104X-E Digitales Oszilloskop, 100 MHz, 4 Kanäle, Standard-Decoder.

    • High-End-Modell
    • 70 MHz Bandbreite
    • 4 Kanäle
    • 2 GSa/s Abtastrate
    • 1 Mpts Speichertiefe

    Tipps zur Pflege und Wartung Ihres Oszilloskops

    Um eine lange Lebensdauer und störungsfreie Funktion Ihres Oszilloskops zu gewährleisten, beachten Sie die folgenden Pflege- und Wartungstipps:

  • Reinigen Sie das Oszilloskop regelmäßig mit einem trockenen, weichen Tuch.
  • Überprüfen Sie die Tastköpfe und Kabel auf Beschädigungen und ersetzen Sie sie bei Bedarf.
  • Führen Sie regelmäßige Kalibrierungen durch, um die Messgenauigkeit zu erhalten.
  • Bewahren Sie das Oszilloskop an einem trockenen, staubfreien Ort auf.
  • Denken Sie daran, dass die Wahl des richtigen Oszilloskops entscheidend für präzise Messungen und zufriedenstellende Ergebnisse ist. Wählen Sie ein Modell, das Ihren Anforderungen und Ihrem Budget entspricht, und achten Sie darauf, es sorgfältig zu pflegen und zu warten.

    Zusätzliche Ressourcen für den Einsatz von Oszilloskopen

    Um das Beste aus Ihrem Oszilloskop herauszuholen und Ihre Fähigkeiten im Umgang damit zu verbessern, ziehen Sie die folgenden Ressourcen in Betracht:

    Bücher
    Es gibt viele Bücher, die den Umgang mit Oszilloskopen und die Analyse von Signalen behandeln. Einige Beispiele sind „Oszilloskope für Einsteiger“ und „Praktische Anwendung von Oszilloskopen“.
    Online-Kurse
    Verschiedene Online-Kurse und Webinare bieten Schulungen für den Umgang mit Oszilloskopen, sowohl für Anfänger als auch für Fortgeschrittene. Websites wie Coursera und Udemy sind gute Anlaufstellen für solche Kurse.
    Foren und Online-Communities
    Treten Sie Foren und Online-Communities bei, um sich mit anderen Nutzern von Oszilloskopen auszutauschen, Fragen zu stellen und Lösungen für Probleme zu finden. Einige Beispiele sind das EEVblog Forum und das Tektronix Community Forum.

    Mit den richtigen Ressourcen und der kontinuierlichen Praxis werden Sie in der Lage sein, das volle Potenzial Ihres Oszilloskops auszuschöpfen und erfolgreiche Messungen und Analysen durchzuführen.

    Weitere Tipps zur Auswahl des richtigen Oszilloskops

    Hier sind einige zusätzliche Tipps, um Ihnen bei der Auswahl des richtigen Oszilloskops zu helfen:

    Testen Sie das GerätBerücksichtigen Sie zukünftige AnforderungenAchten Sie auf Bewertungen
    Wenn möglich, testen Sie das Oszilloskop vor dem Kauf, um sicherzustellen, dass es Ihren Anforderungen entspricht und leicht zu bedienen ist.
    Denken Sie bei der Auswahl eines Oszilloskops auch an Ihre zukünftigen Anforderungen. Wählen Sie ein Gerät, das mit Ihren Bedürfnissen wächst und sich erweitern lässt.
    Lesen Sie Online-Bewertungen und Erfahrungsberichte von anderen Benutzern, um die Vor- und Nachteile der verschiedenen Modelle besser zu verstehen.

    Mit diesen Tipps und den zuvor besprochenen Faktoren werden Sie in der Lage sein, ein Oszilloskop auszuwählen, das Ihren Anforderungen entspricht und Ihnen hilft, präzise Messungen und Analysen durchzuführen.
